型号：QL-BXY01
产品名称：激光标线仪校准装置
激光标线仪校准装置由精密旋转台、微倾台、升降台、八台图 像接收靶、计算机组成，其中由精密旋转台、微倾台、升降台、构成激光标线仪的校验台，实现激光标线仪的全自动、高精度测量。
仪器通过手动将激光标线仪固定在平台夹具上，然后按照校准要求分别手动（或全自动）将激光线调整到各个图像接收靶上，最后使用计算机软件进行自动读数。
系统对采集到的数据根据校准规范进行误差评定。整个测量过程快速准确，大大降低了操作者的劳动强度，检定结束后可立即生成并可打印出校准报表。
仪器测量原理符合JJF 2002-2022《激光标线仪》校准规范和相关产品标准。

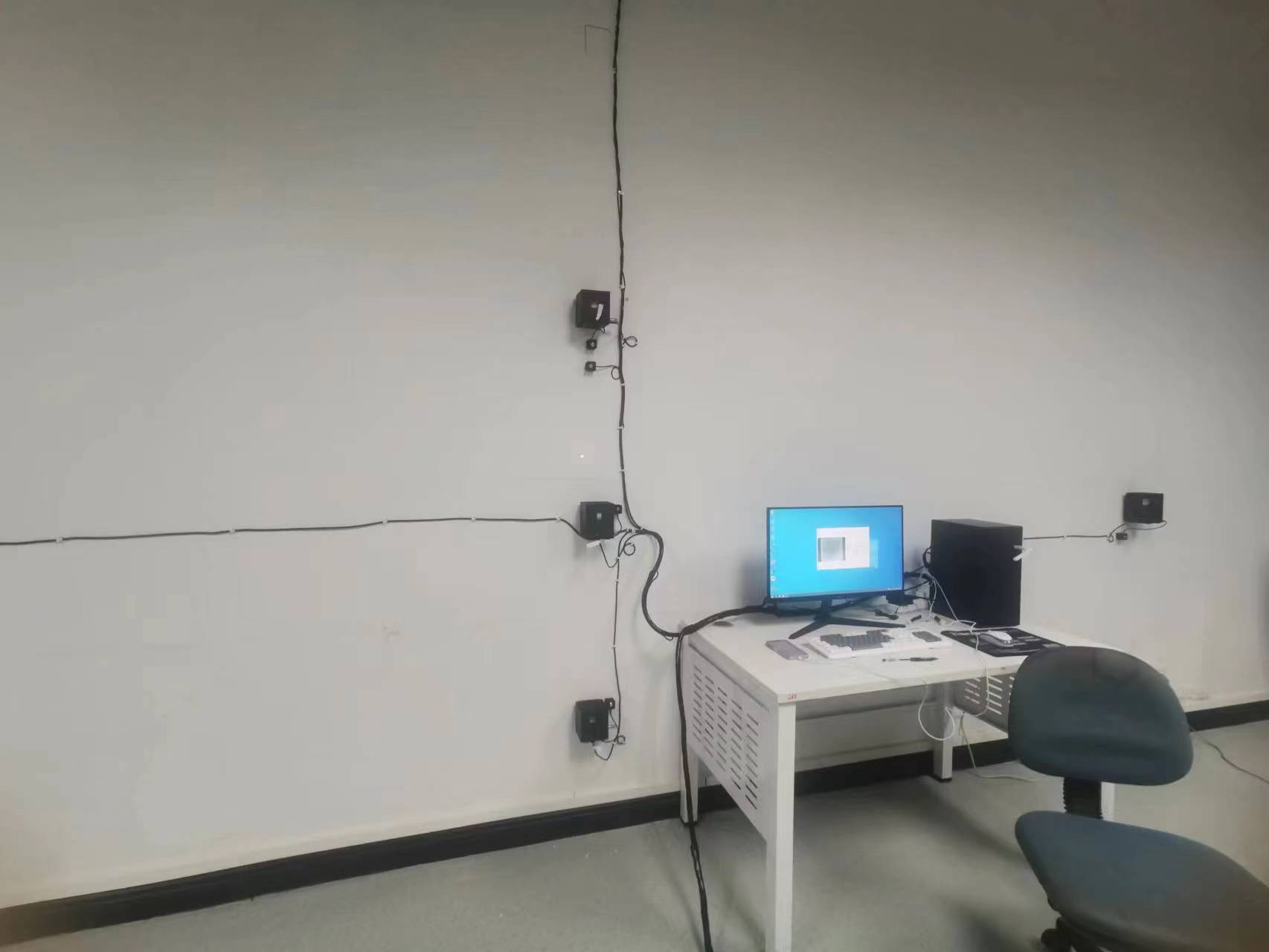

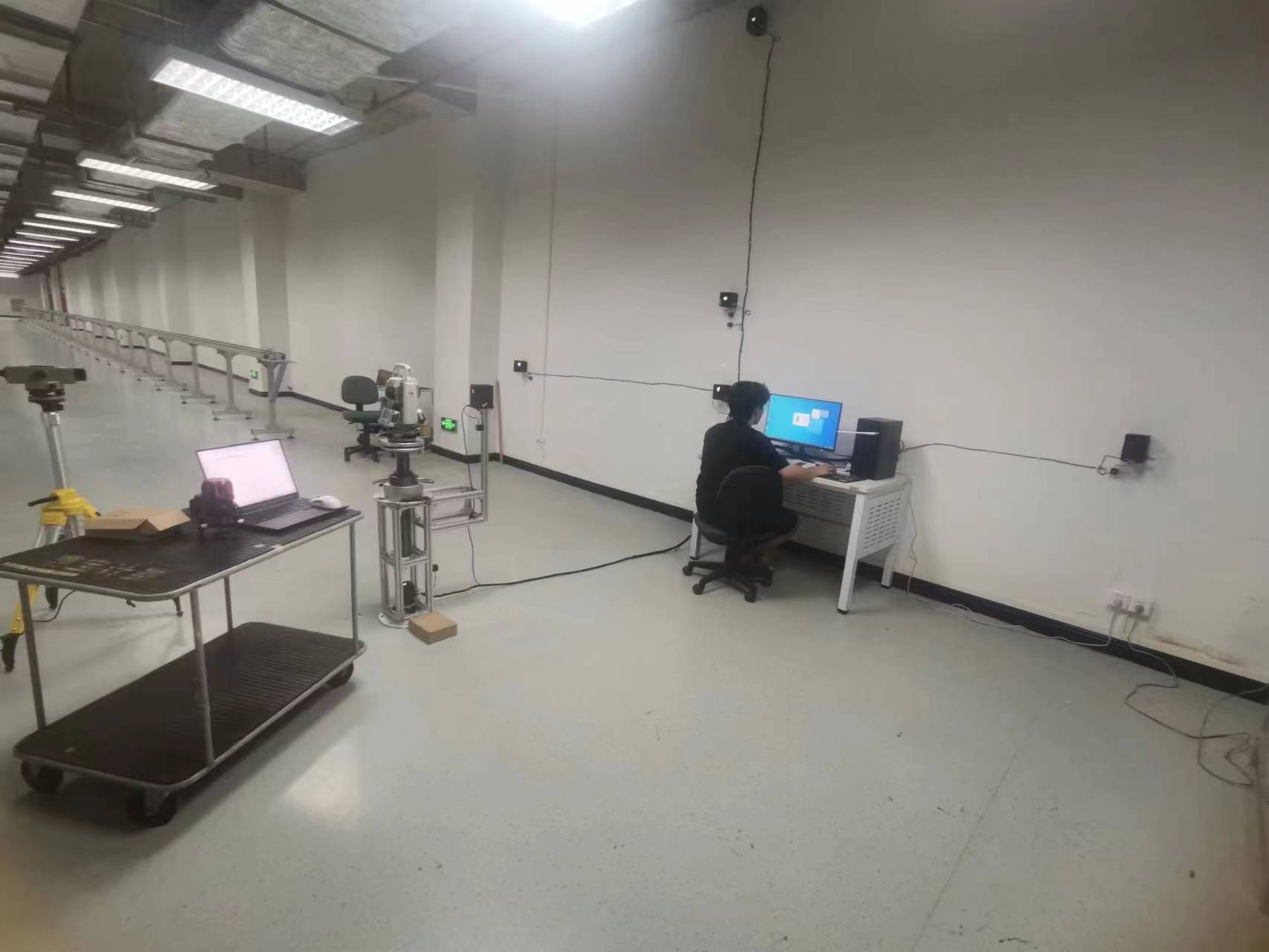

如图所示，整套装置共有八套图像接收靶，其中2 、3 、4 、5 进行水平激光线误差、水平激光线发射角误差、水平激光线补偿误差的校准，6 、7 、8 进行垂直激光线误差、垂直激光线正交误差的校准，1 进行下对点误差的校准。

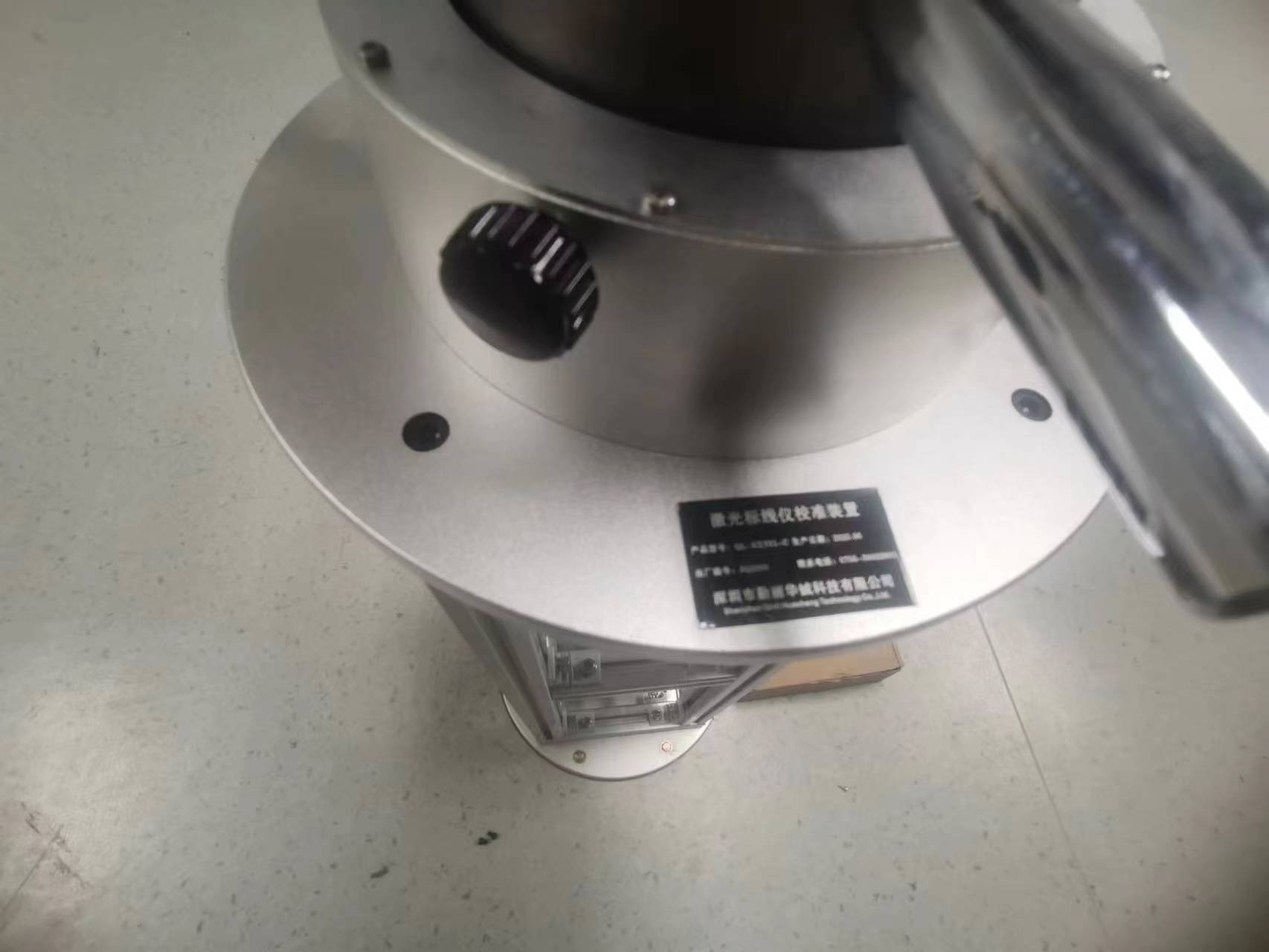

将激光标线仪固定在检验台上，检验台是由精密旋转台、微倾台、升降台组成，可实现规范要求的各个角度调节。
以下是各个误并的校准说明：
a) 水平激光线误差、水平激光线发射角误差
打开上位机软件， 将被检仪器放置在工作台上，调平工作台并整平仪器， 调整校验台高度，使被检仪器的水平激光线的中间部分大致照准图像接收靶 2 的坐标原点。待激光稳定后， 点击上位机软件中对应标签页的误差计算按钮， 软件将自动读取坐标板读数，并计算出水平激光线误差、水平激光线发射角误差。
b) 水平激光线补偿误差
将标线仪分别右倾、左倾、后倾、前倾 2.5°，按照水平激光线发射角误差
的测量方法，使用上位机软件进行自动读数误差评定。
c) 垂直激光线误差
将被检仪器放置在工作台上，调平工作台并整平仪器，调整校验台高度， 使被检仪器的水平激光线的中间部分大致照准近点直角坐标板 7 的坐标原点。 待激光稳定后， 使用上位机连接相机，通过上位机软件自动读取坐标板读数，并更换标线仪的垂直激光线扇面，测量每个垂直激光扇面的误差。
e) 垂直激光线正交误差
将被检仪器安置在工作台上，使被检仪器的下对点激光瞄准被检仪器正下 方的直角坐标板的坐标原点，整平仪器。打开仪器，使一条垂直激光线大致照准直角坐标 3 的坐标原点， 使用上位机计算垂直激光线正交误差。
f) 下对点误差
将被检仪器安置在工作台上，调平工作台，并整平仪器，且使下对点激光
瞄准一个被检仪器正下方距离约为 1m 的直角坐标板的坐标原点。 上位机连接相机， 按上位机软件指示，分别在旋转 0°、 90°、 180°、 270°时进行测量，最终软件显示下对点误差。
u 可用来手动或全自动校准激光标线仪的六项误差：水平激光线误差、水平激光线发射角误差，水平激光线补偿误差，垂直 激光线误差，垂直激光线正交误差，下对点误差，
u 基于图像识别技术的激光线误别方式，避免了由于视觉疲劳和工作疏忽造成误读误判等人为因素给工作带来的差错
u 装夹快捷，参数设置简便，显示直观，检定人员易上手
u 检定过程、数据处理及报表生成全自动化，海量检定记录存储，随时查询打印。
《中华人民共和国国家计量技术规范-激光标线仪校准规范》（JJF 2002-
2022）
1、 激光标线仪检验台1台
1） 精密旋转台
2） 微倾台
3） 升降台
2、 八套图像接收靶：
3、 玻璃直角坐标板
4、 计算机
1) 主机配置：配置：双核以上CPU、2G内存、500G硬盘
2) 显示器：19寸液晶显示器。
5、HP激光打印机1台（型号随HP厂家变更而变更）
6、检定软件 1套
7、仪器电缆1套
8、产品使用说明书1套
9、产品合格证、保修卡1套
10、选配件：
1）经纬仪（或全站仪）
2）水准仪
3）Ⅰ级钢卷尺
注：本配置清单在满足仪器功能的前提下，具体配置及型号可以根据客户需求选配。
